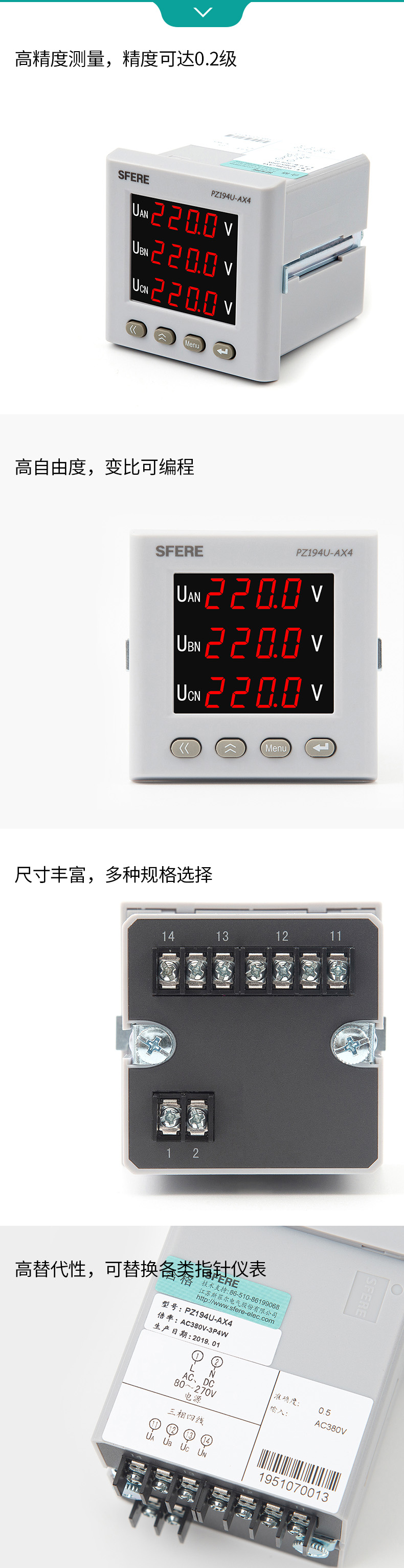

交流三相电压表数显式电子仪表该系列仪表变比可编程，支持开关量输入、继电器输出、模拟量输出及通信功能（Modbus-RTU通信协议），提供多种不同的安装尺寸，可直接替代模拟指针电压表。
PZ19系列数显交流电压表适用于配电系统的单相、三相电压参数测量。该系列仪表变比可编程，支持开关量输入、继电器输出、模拟量输出及通信功能（Modbus-RTU通信协议），提供多种不同的安装尺寸，可直接替代模拟指针电压表。
• 支持开关量输入、继电器输出、模拟量输出
• 支持Modbus-RTU通信协议
• 变比可编程
• 高防护等级
• 宽温工作环境
• 执行标准GB/T 18216.12
技术参数 | 指 标 | ||
准确度等级 | 0.2%、0.5%（默认） | ||
显示数据刷新频率 | 1s | ||
输入特性 | 电压 | 额定值 | AC100V、220V、380V等 |
量 程 | （0.05～1.2）Un | ||
过负荷 | 持续1.2Un.瞬时2Un/1min | ||
频 率 | 45～65HZ | ||
电 源 | 工作范围 | AC 80～270V （50/60HZ）、DC 80～270V、DC24V | |
功 耗 | ≤5VA | ||
开关量输入 | 干接点方式 | ||
继电器输出 | 触点容量（阻性）：AC 5A/250V、DC 5A/30V | ||
模拟量输出 | 电流输出 | DC 4～20mA、0～20mA等，负载≤350Ω | |
电压输出 | DC 0～5V、1～5V等，负载≥20kΩ | ||
通 信 | RS485接口，Modbus-RTU协议，波特率zui高至9600bps | ||
防护等级 | 前面板IP64，后壳体IP20 | ||
工作温度 | -40～70℃（LED）、-25～70℃（LCD） | ||
储存温度 | -40～85℃ | ||
相对湿度 | ≤93%RH | ||
绝缘能力 | 电源与输入输出≥AC2KV、输入与输出≥AC1KV | ||
海拔高度 | 2500m | ||
注：120×120mm、96×96mm外型仪表辅助电源可选配AC380v
